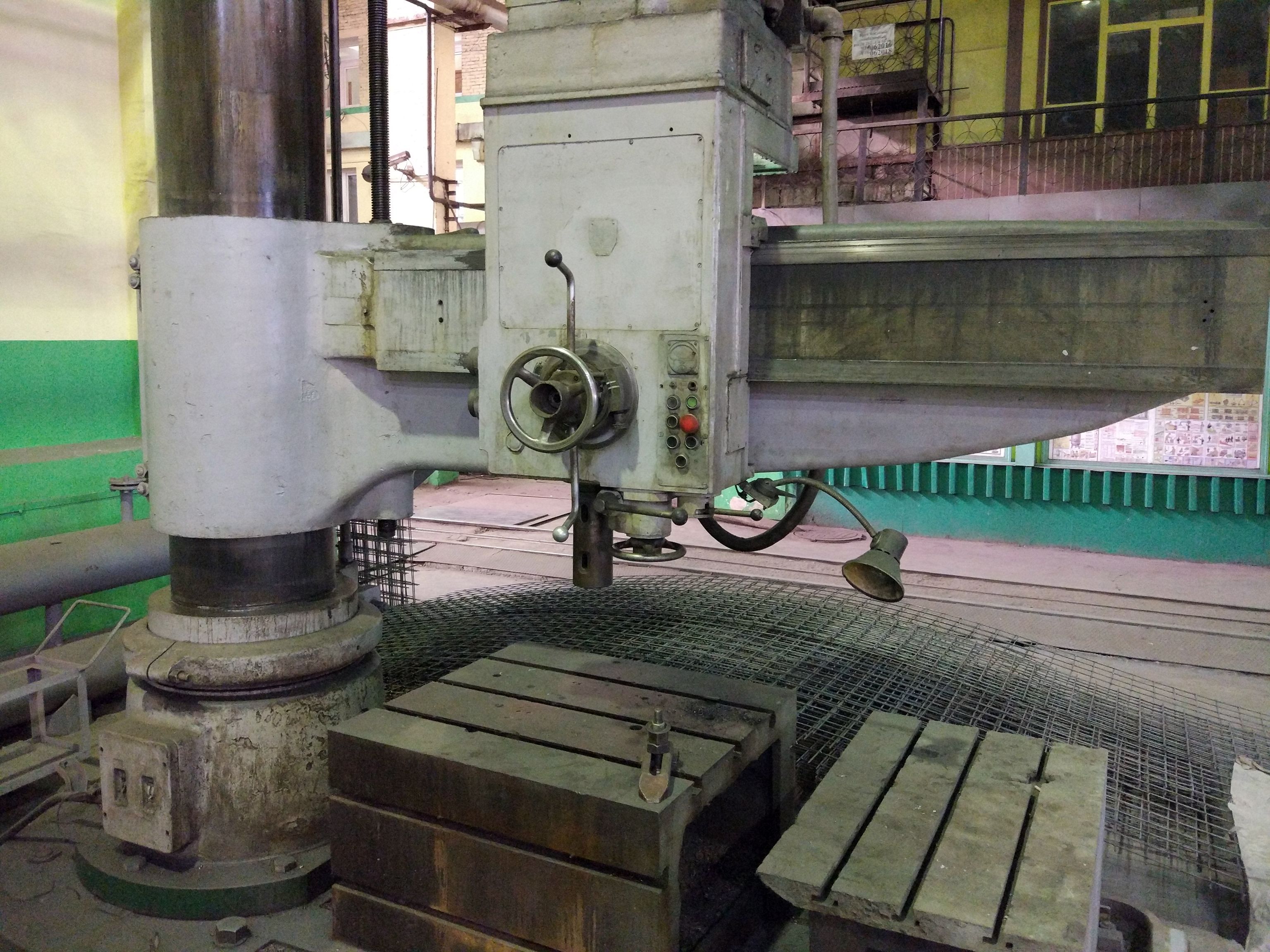

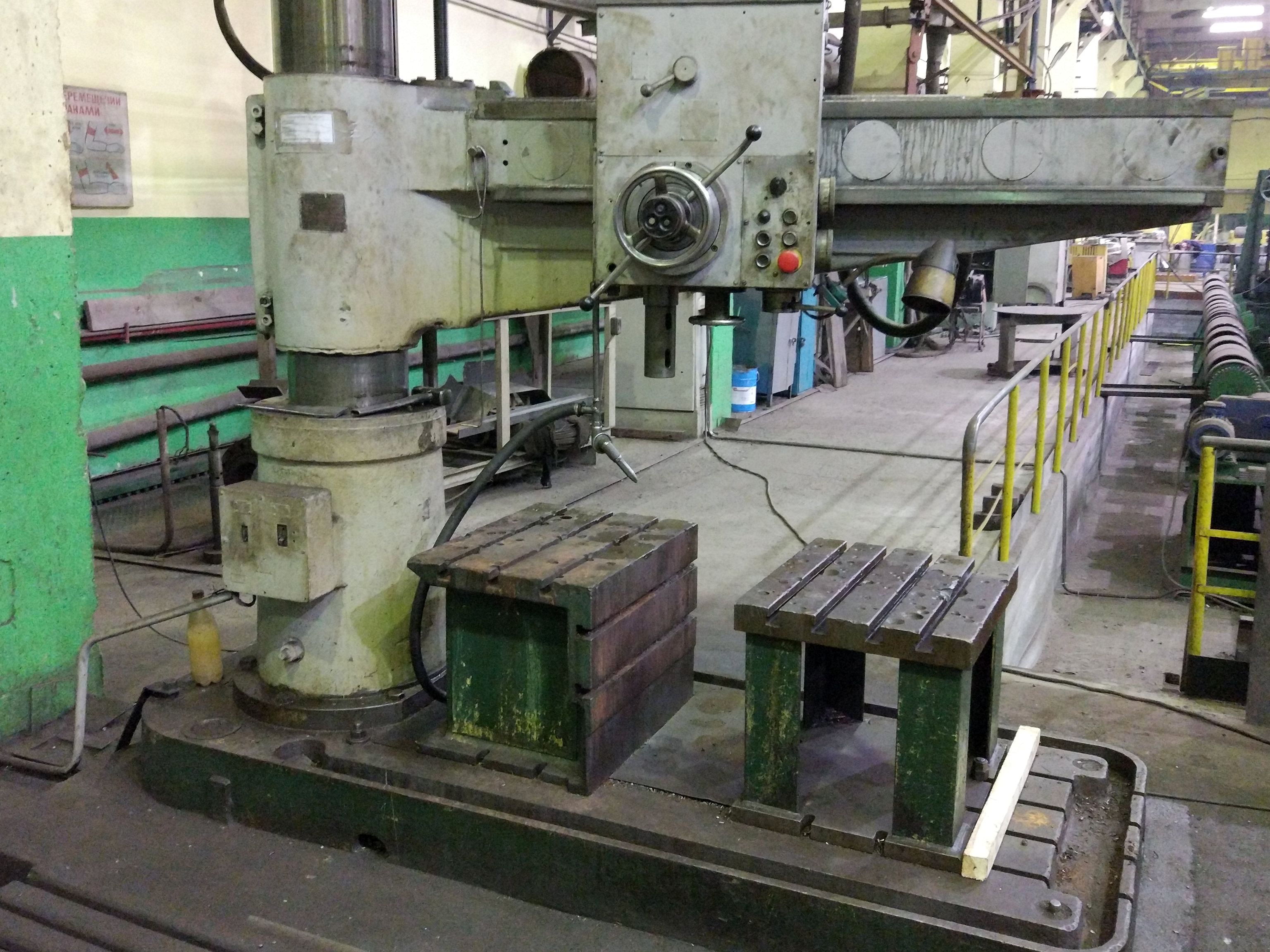

Станок радиально-сверлильный 2М57

Класс точности станка	Н
Наибольший условный диаметр сверления в стали 45	75 мм
Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя)	500..2000 мм
Наибольшее горизонтальное перемещение сверлильной головки по рукаву	1500 мм
Наименьшее и наибольшее расстояние от торца шпинделя до плиты	400..2000 мм
Наибольшее вертикальное перемещение рукава по колонне (установочное)	1100 мм
Скорость вертикального перемещения рукава по колонне	0,75 м/мин
Обозначение конца шпинделя по ГОСТ	24644-81 Морзе 6
Частота прямого вращения шпинделя, об/мин	12,5..1600
Количество скоростей шпинделя прямого вращения	22
Пределы рабочих подач на один оборот шпинделя	0,063..3,15 мм/об
Число ступеней рабочих подач	18
Перемещение шпинделя на одно деление лимба	1 мм
Перемещение шпинделя на оборот лимба	150 мм
Наибольший допустимый крутящий момент	14000 кгс*см
Наибольшее усилие подачи	32кН
Электродвигатель привода главного движения	7,5 кВт
