Технологические возможности

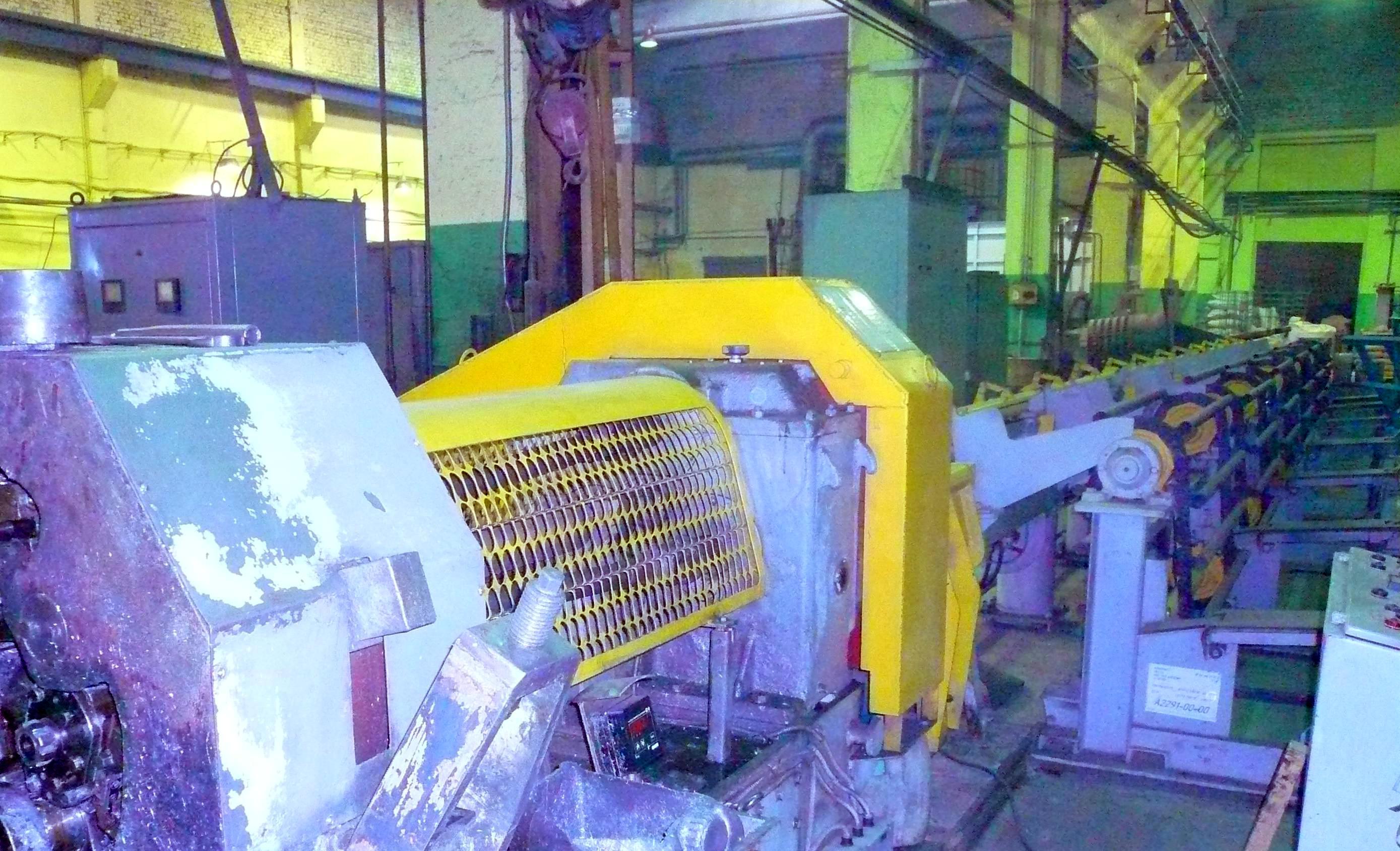

Стан холодной прокатки ребристых труб ХПРТ 22-28 БМК
ХПРТ22-28БМК
Основные характеристики биметаллических труб: |
Соотношение диаметров D/d |
70/38, 64/32, 57/25, 38/19 |
Шаг оребрения t |
2,3; 2,5; 3,5; 4,0 |
Длина |
300÷12500 мм |
Материал основной трубы |
сталь, латунь |
Плакирующая труба |
сплавы аллюминия |
Коэффициент оребрения |
φ=9, φ=14,6, φ=20, φ=22 |
Техническая характеристика стана: |
Размеры исходных труб: |
Диаметр |
20-38 мм |
Длина |
12500 мм |
Размеры ребристых труб: |
диаметр по основанию ребер |
21-39 мм |
Максимальная высота ребер |
15 мм |
Шаг ребер |
2,3-5,0 мм |
Максимальный наружный диаметр |
68 мм |
Наружный диаметр диаметр прокатных дисков |
128 мм |
Наибольшее давление металла на валок |
4000 кГс |
Наибольший крутящий момент на валке |
36 кГс м |
Частота вращения прокатных валков |
150-300 об/мин |
Угол наклона осей валков |
0-6 град. |
Скорость выхода трубы |
1-8 м/мин |
Мощность электродвигателя |
37 кВт |
Частота вращения |
750 об/мин |
Регулирование частоты вращения бесступенчатое |
Габаритные размеры стана ДхШхВ |
29820x4100х1500 мм |
Масса стана |
18800 кг |
